Pangontrol Bias Modulator IQ Ultra Kompak Pangontrol Bias Otomatis
Fitur
•Nyayogikeun tilu bias pikeun modulator IQ. Format modulasi henteu gumantung kana:
•QPSK, QAM, OFDM, SSB diverifikasi
•Colokkeun sareng Maénkeun:
Teu peryogi kalibrasi manual Sadayana otomatis
•Leungeun I, Q: kontrol dina modeu Puncak sareng Null Rasio panyabutan anu luhur: 50dB maks1
•P arm: kontrol dina modeu Q+ sareng Q- Akurasi: ± 2◦
•Profil handap: 40mm(L) × 28mm(J) × 8mm(T)
•Stabilitas luhur: implementasi digital pinuh Gampang dianggo:
•Operasi manual nganggo jumper mini Operasi OEM anu fléksibel ngalangkungan UART2
•Dua modeu pikeun nyadiakeun tegangan bias: a. Kontrol Bias Otomatis b. Tegangan bias anu ditetepkeun ku pangguna
Aplikasi
•LiNbO3 sareng modulator IQ anu sanés
•QPSK, QAM, OFDM, SSB sareng sajabana
•Transmisi Koheren
Kinerja

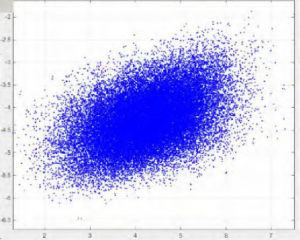

Gambar 1. Rasi lintang (tanpa pangontrol)
Gambar 2. Rasi Bintang QPSK (kalayan pangontrol)

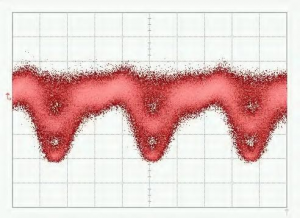

Gambar 3. Pola QPSK-Panon
Gambar 5. Pola Konstelasi 16-QAM
Gambar 4. Spéktrum QPSK
Gambar 6. Spéktrum 16-QAM
Spésifikasi
| Parameter | Menit | Tipikal | Maks. | Unit |
| Kinerja Kontrol | ||||
| Leungeun I, Q dikontrol dinaNol (Minimum) atanapiPuncak (Maksimum) titik | ||||
| Babandingan punah | MER1 | 50 | dB | |
| Lengan P dikontrol dinaQ+(katuhu kuadratur) atanapiQ-( kénca kuadratur) titik | ||||
| Akurasi dina Quad | −2 | +2 | gelar2 | |
| Waktu stabilisasi | 15 | 20 | 25 | s |
| Listrik | ||||
| Tegangan daya positif | +14.5 | +15 | +15.5 | V |
| Arus daya positif | 20 | 30 | mA | |
| Tegangan daya négatif | -15.5 | -15 | -14.5 | V |
| Arus daya négatif | 8 | 15 | mA | |
| Rentang tegangan kaluaran | -14.5 | +14.5 | V | |
| Amplitudo diter | 1%Vπ | V | ||
| Optik | ||||
| Daya optik input3 | -30 | -8 | dBm | |
| Panjang gelombang input | 1100 | 1650 | nm | |
1. MER nujul kana Babandingan Pamusnahan Modulator. Babandingan pamusnahan anu kahontal biasana nyaéta babandingan pamusnahan modulator anu ditangtukeun dina lembar data modulator.
2. Punten dicatet yén daya optik input henteu saluyu sareng daya optik dina titik bias anu dipilih. Ieu nujul kana daya optik maksimum anu tiasa diékspor ku modulator ka kontroler nalika tegangan bias aya dina rentang ti −Vπ dugi ka +Vπ.
Antarmuka Pangguna
Gambar 5. Perakitan
| Grup | Operasi | Penjelasan |
| Atur ulang | Lebetkeun jumper teras tarik kaluar saatos 1 detik | Reset pangontrol |
| Kakuatan | Sumber daya pikeun pangontrol bias | V- nyambungkeun éléktroda négatif tina catu daya |
| V+ nyambungkeun éléktroda positif tina catu daya | ||
| Port tengah nyambung ka éléktroda taneuh | ||
| Kutub1 | PLRI: Lebetkeun atanapi cabut jumperna | teu aya jumper: Modeu nol; jeung jumper: Modeu puncak |
| PLRQ: Lebetkeun atanapi cabut jumperna | teu aya jumper: Modeu nol; jeung jumper: Modeu puncak | |
| PLRP: Lebetkeun atanapi cabut jumperna | tanpa jumper: modeu Q+; nganggo jumper: modeu Q- | |
| LED | Terus-terusan hurung | Gawé dina kaayaan stabil |
| On-off atanapi off-on unggal 0.2 detik | Ngolah data sareng milarian titik kontrol | |
| Hurung-pareum atanapi pareum-hurup unggal 1 detik | Daya optik input lemah teuing | |
| Hurung-pareum atanapi pareum-hurup unggal 3 detik | Daya optik input teuing kuat | |
| PD2 | Nyambungkeun ka fotodioda | Port PD nyambungkeun Katoda tina fotodioda |
| Port GND nyambungkeun Anoda tina fotodioda | ||
| Tegangan Bias | In, Ip: Tegangan bias pikeun panangan I | Ip: Sisi positif; In: Sisi négatif atanapi taneuh |
| Qn, Qp: Tegangan bias pikeun panangan Q | Qp: Sisi positif; Qn: Sisi négatif atawa taneuh | |
| Pn, Pp: Tegangan bias pikeun panangan P | Pp: Sisi positif; Pn: Sisi négatif atawa taneuh | |
| UART | Ngoperasikeun controller via UART | 3.3: Tegangan rujukan 3.3V |
| GND: Tanah | ||
| RX: Panarima pangontrol | ||
| TX: Pangiriman pangontrol |
1 Polar gumantung kana sinyal RF sistem. Nalika teu aya sinyal RF dina sistem, polarna kedah positip. Nalika sinyal RF gaduh amplitudo anu langkung ageung tibatan tingkat anu tangtu, polar bakal robih tina positip janten négatip. Dina waktos ieu, titik Nol sareng titik Puncak bakal silih genti. Titik Q+ sareng titik Q- ogé bakal silih genti. Saklar polar ngamungkinkeun pangguna pikeun ngarobih polar
langsung tanpa ngarobih titik operasi.
2Ngan hiji pilihan anu kedah dipilih antara nganggo fotodioda pangontrol atanapi nganggo fotodioda modulator. Disarankeun pikeun nganggo fotodioda pangontrol pikeun ékspérimén Lab kusabab dua alesan. Anu kahiji, fotodioda pangontrol parantos mastikeun kualitasna. Kadua, langkung gampang pikeun nyaluyukeun inténsitas cahaya input. Upami nganggo fotodioda internal modulator, mangga pastikeun yén arus kaluaran fotodioda sabanding pisan sareng daya input.
