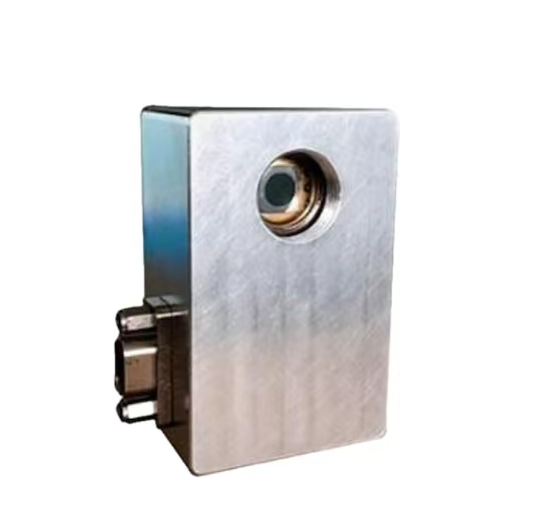

Fotodetektor APD/PIN séri Rof-QPD Modul deteksi fotolistrik opat kuadran Fotodetektor 4 kuadran
Fitur
Rentang spéktral 400 ~ 1700nm
Laju réspon gancang
Permukaan fotosensitif opsional
Ngahijikeun 4 sirkuit amplifikasi mandiri
Noise rendah
Struktur kompak
Catu daya tunggal
Aplikasi
Kolimasi laser
Pituduh laser
Komunikasi optik ruang angkasa
Pangukuran sudut presisi anu luhur
Parameter
| Jenis Produk | Modul deteksi optik PIN opat kuadran | |||
| Parameter | R-QPD-B-20K | R-QPD-B-20M | R-QPD-A-20K | R-QPD-A-20M |
| Jenis detektor | Si/PIN | InGaAs/ PIN | ||
| Input cahaya | Rohangan Kosong | Rohangan Kosong | ||
| Rentang panjang gelombang | 400 ~ 1100nm | 800 ~ 1700nm | ||
| Responsif | 0.64A/W@900nm | 0.9A/W@1550nm | ||
| Diaméter permukaan fotosénsitip | 7,98mm | 3mm | ||
| Celah unit | 42um | 45um | 45um | |
| Lebar pita (3dB)* | >20KHz | >20MHz | >20KHz | >20MHz |
| Panghasilan konvérsi* | 100K V/W@900nm | 2.5KV/W@900nm | 10KV/W @ 1060 nm | 10K V/W @ 1060 nm |
| Waktos naék | 17us | 35ns | 17us | 18ns |
| Kakuatan optik jenuh* | 50uW | 2mW | 0.5mW | 0.5mW |
| Métode kopling | Kopling DC | Kopling DC | Kopling DC/AC | |
| Impedansi kaluaran | 50Ω | 50Ω | 50Ω | |
| Tegangan noise kaluaran total* | <1mVpp | <5mVpp | <2mVpp | <30mVpp |
| Tegangan kaluaran maksimum | 5V | |||
| Tegangan operasi | DC 12V @<150mA | |||
| Port kaluaran sinyal | Konektor J30J DB15, dilengkepan ku papan adaptor ka antarmuka SMA | |||
| Ukuran | 58x42x20mm | |||
Asesoris opsional
| Indikator | Parameter |
| Jumlah saluran | opat |
| Lebar pita sinyal input maksimum | 10KHz |
| laju sampling | Maksimum 4K SPS |
| Frékuénsi apdet data | Has 10Hz, maksimum 4KHz |
| Rentang tegangan input | ±5V |
| Bit ADC | 16bit |
| Nonlinieritas konvérsi ADC | ±0.2 LSB |
| Antarbeungeut pangiriman data | USB 2.0 standar, RS232 opsional |
| tegangan catu daya | +5V, antarmuka mini USB |
| konsumsi daya | <1W |
| Suhu operasi | -10℃~+50℃ |
| Suhu panyimpenan | -20℃~+80℃ |
| Diménsi mékanis | 90mm * 70mm * 16mm |
Kurva

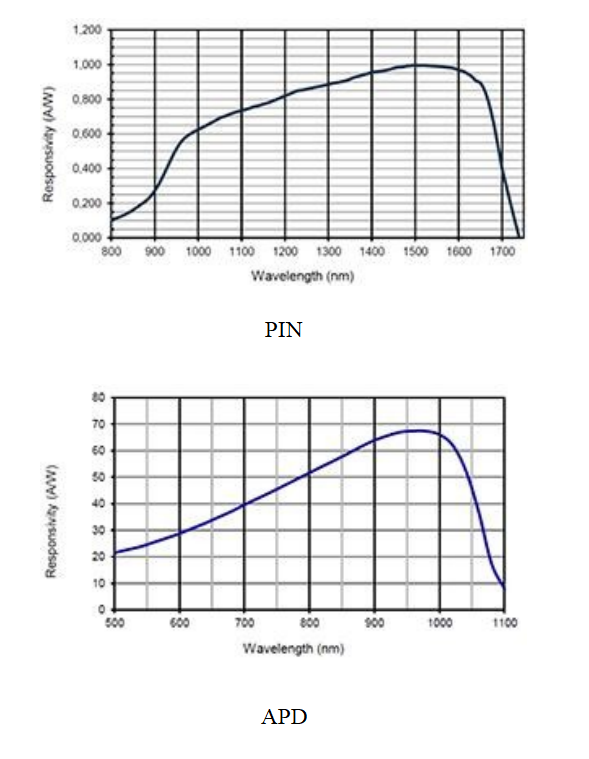

Kurva karakteristik
Inpormasi mesen
| ROF | QPD | X | X |
| Fotodetektor opat kuadran | Jenis detektor：PIN APD | Panjang gelombang réspon：A-400-1100nm B-800-1700nm |
* mangga ngahubungi penjual kami upami anjeun gaduh sarat khusus
